Kicad + xiao関連のメモ

概要

kicadマジでわからん

https://wiki.seeedstudio.com/xiao_esp32s3_getting_started/

この辺からfootprintほかを得て、kicadのライブラリに読み込ませると、OPLやモデルが表示できる。

PCB側は設定→フットプリントライブラリを管理→フォルダマークを押して図を読み込む。

回路図(英語でなんていうかわからん)に対してフットプリントを連携させるには、ツール→フットプリントを割り当て、で行う。

電池ボックス BK869のケースの回路やモデルもここからゲットしてなんとかする

https://www.digikey.jp/ja/models/2439465

.

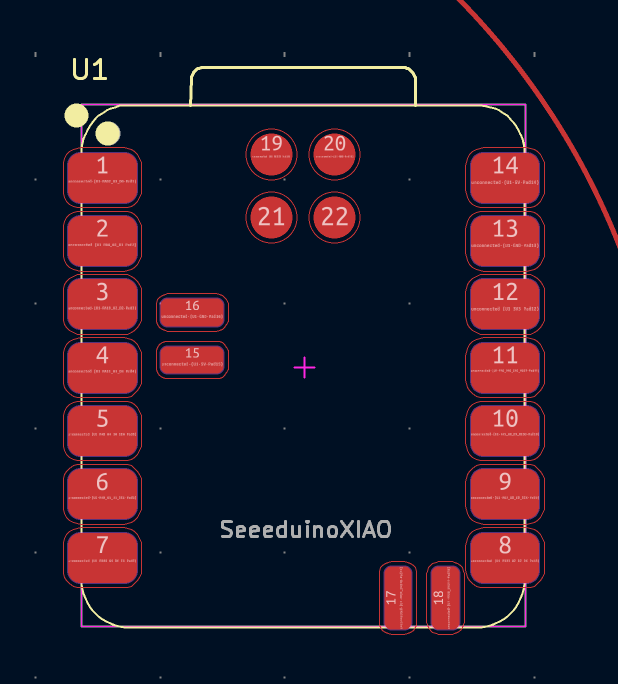

キーボードはGND(13)と10へと接続。どっちがどっちでもいいんだっけか、、まあいいはず。

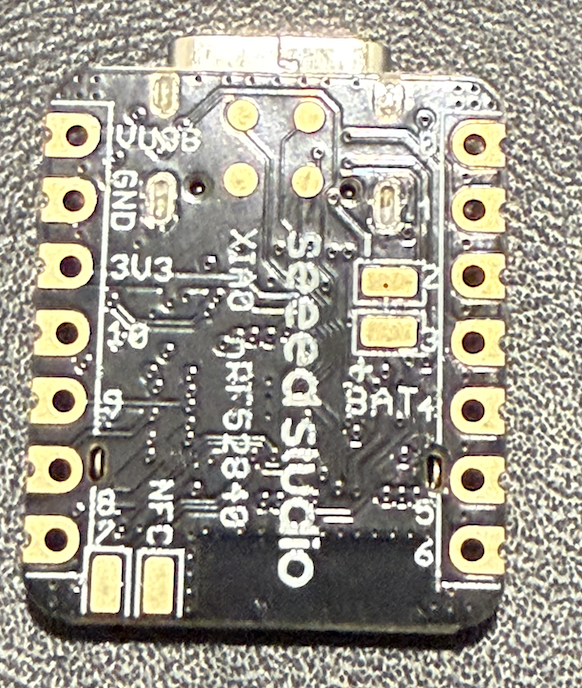

裏表。15が+、16が-。

.

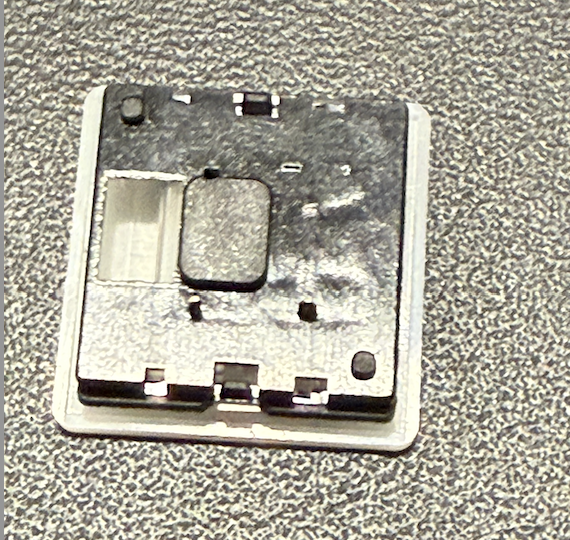

キースイッチはhttps://shop.dailycraft.jp/products/x_switch?variant=41315488137413 このへんに情報が残っていた。

https://github.com/shikamiya/kicad-footprint-kailh-pg1425-x-switch このへんにフットプリントを作ってくれた人がいる。

https://www.kailhswitch.com/mechanical-keyboard-switches/low-profile-key-switches/thin-notebook-mechanical-key-switches.html

電源スイッチは https://akizukidenshi.com/catalog/g/g115370/

http://www.switronic.com/gallery/detail/399　メーカーページ

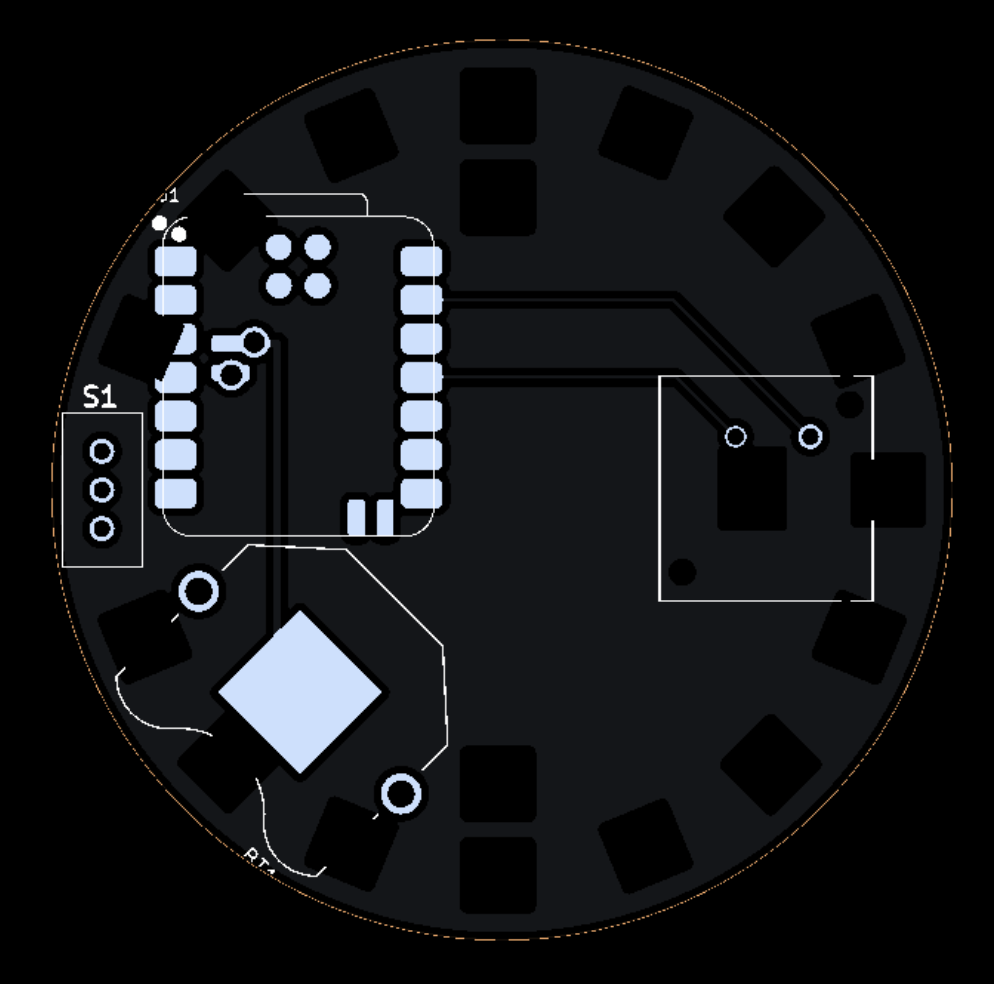

ガーバープレビュー。楽しみ~

2025/06/22 発注 + 振り込みした、待ち。
